装修施工图纸怎么看？装修施工图纸怎么看？小图包含大学题。在装修之前，需要绘制装修施工图纸，大部分业主都不是从事这类装修工作的，难免对如何看装修施工图纸产生疑惑，你认为施工图纸怎么样？各种装修图纸呢？但是很多人拿到装修施工图纸后不知道怎么看。

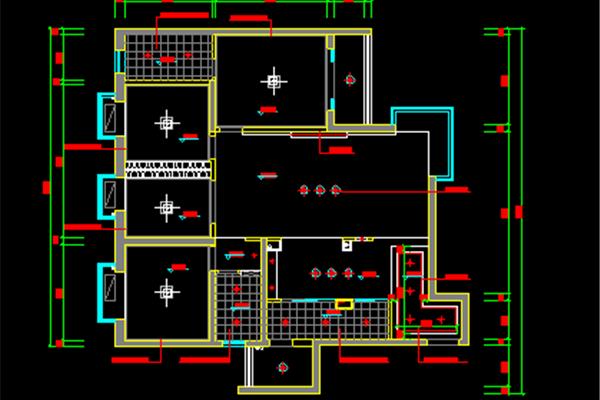

学会看装修图纸最快捷的方法就是查看比例尺、尺寸、所选材料是否清晰、制造工艺是否标注。1、看图纸比例。很多时候，很多消费者只喜欢看效果图，却往往忽略了施工图纸。然而，效果图上漂亮的造型现场制作出来后，往往与设计图相差甚远。其实查一下原因，就是设计师没有按照施工图做设计图，而是按照美图做图纸。

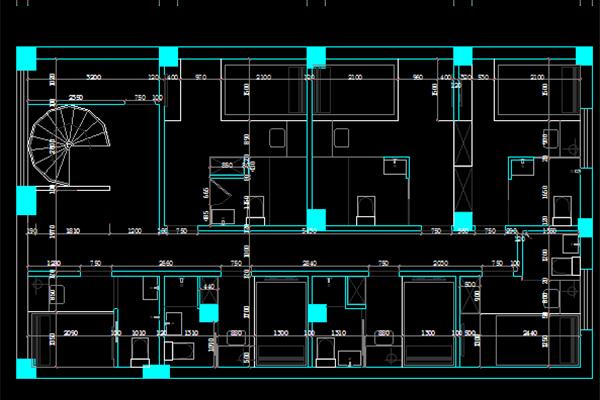

2、看图纸尺寸。此外，有些设计图纸在准备施工的现场没有经过设计师的仔细测量，所以在设计中遗漏了很多尺寸，特别是一些关键尺寸在设计中没有掌握，可能导致施工中设计与施工脱节。3.看选的材料是否清晰。大多数朋友经常关注装修公司的报价，怕被骗。他们应该一个一个仔细检查。其实设计图纸上也要标明主要材料的名称和材料的品牌，这对于以后施工人员有图可依非常有利。

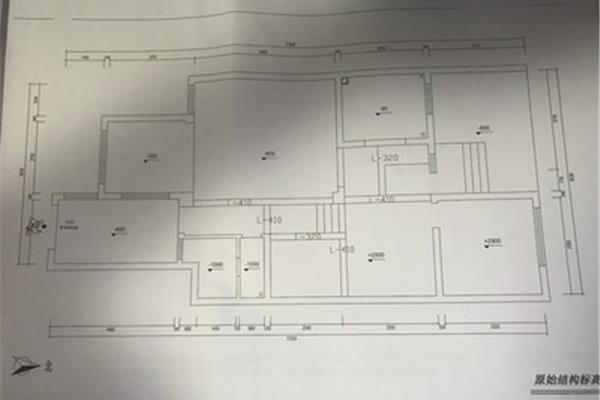

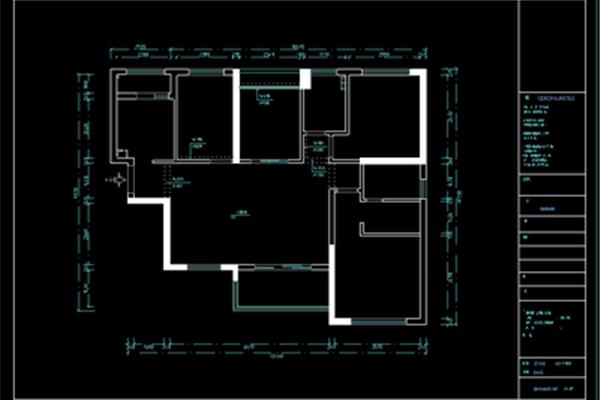

家庭装修是根据装修图纸进行的，装修图纸可以说是家庭装修的基础，但是大部分业主连这些基本的东西都看不懂，那么怎么看懂装修图纸呢？下面给大家分享一套完整的装修图纸上的符号，仅供大家参考。装修图纸有哪些？1.原平面图:是测量房屋后的第一张图纸，是绘制设计图纸的依据。主要注明房型的大小、高度、原有管道、门洞。第一个出问题的地方通常是原图。尺寸不准的话，人工费，材料费，管理费，设计费都要从中加进去。

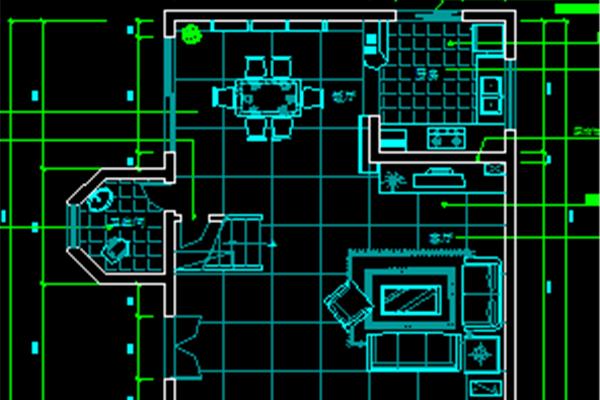

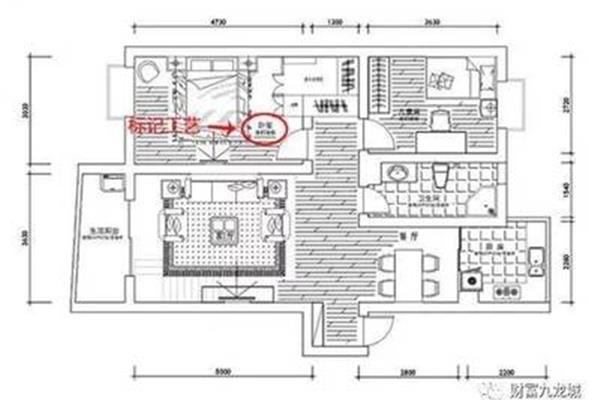

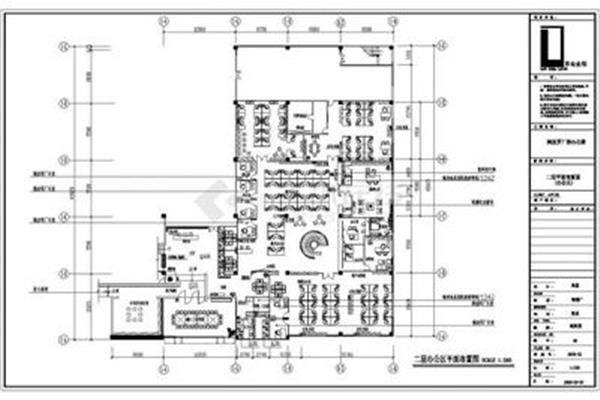

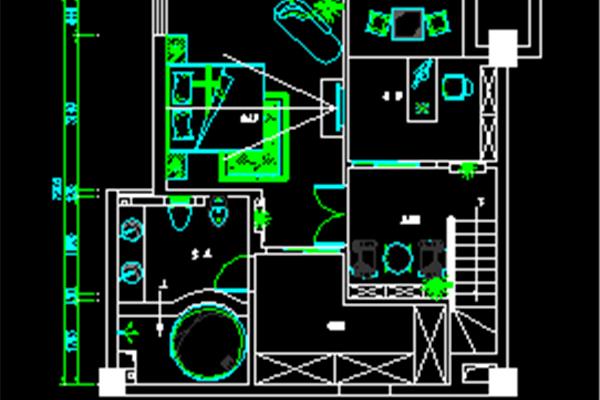

2、平面图:合理的规划平面图在很多人眼里是最考验设计师设计水平的。的确，户型图的家具布局是俯视图，合理划分各个区域的功能，考虑人性化才是户型图的精髓。当然，图纸中家具的尺寸是否准确，阴影是否会影响行走都要考虑。而一些没有经验的设计师往往不会考虑这些。3.墙体重建图:一般设计师用斜线表示拆除的墙体，用实线粗线表示新建的墙体，让一般人看到墙体的变化。

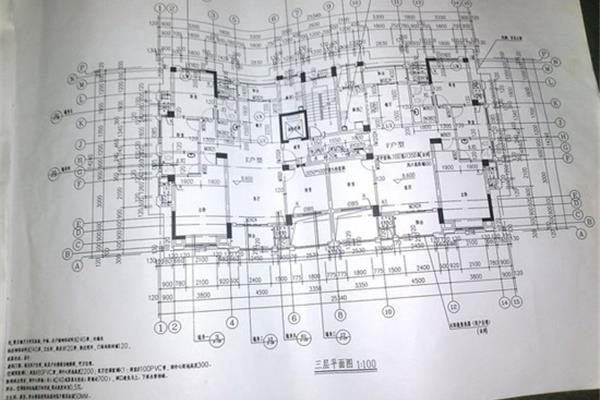

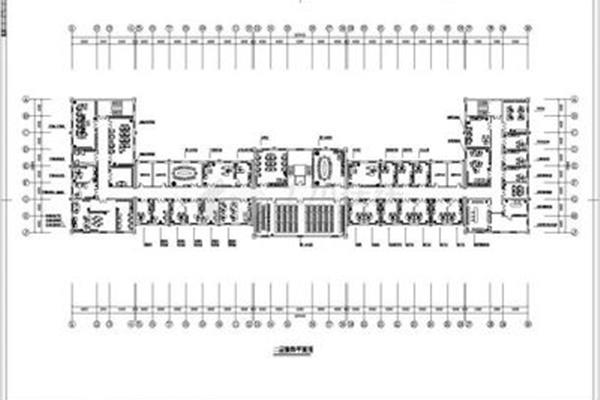

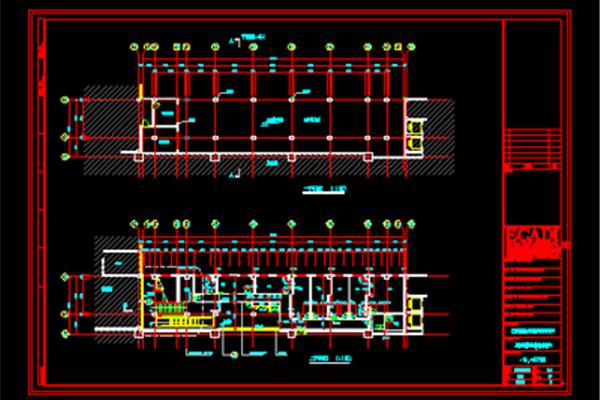

以建筑施工方案为例:1。建筑平面图的表示。用一个假想的水平剖切面沿着比窗台略高的位置剖房子后，去掉上部，把其余部分正投影到H平面上，得到的水平剖面称为建筑平面图。该平面图显示了新建房屋的平面形状、房间大小、功能布局、墙柱使用的材料、横截面形状和尺寸、门和窗的类型和位置。2.建筑平面图的图示法通常情况下，一栋有几层的房子要画几个平面图，并在平面图的下方注明相应的名称，如底层平面图、二层平面图、顶层平面图、屋顶平面图等。
此时的平面图代表的是中间楼层的同一平面，所以也叫中间平面图或标准平面图。因为建筑平面图是水平剖面图，所以要按照剖面图的方法来画，切掉的墙和柱用粗实线(b)，门的开启方向用中粗实线(0.5b)或细实线(0.25b)，窗户轮廓、其他可见轮廓和尺寸线用细实线(0.25b)。建筑平面图中常用的比例尺有1:50、1:100、1:150，但实际工程中最常用的是1:100。
问题1:如何看木工装修图纸如下:(1)一步一步拿到图纸后，先看什么，再看什么，要有主有次，一般按以下顺序:(1)先认真阅读设计说明书，了解建筑的概况、位置、标高、材料要求、质量标准、施工注意事项和一些特殊的技术要求，形成思想上的。(2)然后看平面图，了解房屋的平面形状、宽度、深度、柱尺寸，各种房间的布置和交通布局，以及门窗的位置，对建筑形成平面概念，为立面图和剖面图打下良好的基础；(3)看立面了解建筑的朝向、数量、高度的变化，以及门窗、外装修的要求；(4)看剖面图，大致了解剖面图各部分的标高变化和室内情况；⑤最后看结构图，了解建筑图与结构图的关系，如平面、立面、剖面等，从而加深对整个工程的理解；⑥另外，根据平面图、立面图、剖面图中的指标符号，一定要详细阅读大样图或节点图，做到厚薄与尺寸相结合。
关于施工图纸我说不出一两句话。我给你一本教科书。请耐心学习，祝你成功！如何看待建筑制图中的模板图？这应该是第一层平面图吧？图中H的负数应该是降板的体现，其他不好确定。最好有详细的图纸，最好走楼梯。建筑施工图上东南西北南怎么识别？总平面图中的指北箭头或风玫瑰，标有n的为北。看指北针指向哪里，然后上、下、南、左、西、右、东！
结构施工图不能单独看，有些部分只能结合施工图看。可以参考1庚G101系列图集，会更清晰！如果详细看12G901家族！如何看施工图纸如下。1.准备一套图纸:图纸包括:总平面图、室外管网立面图(或剖面图)、现场地形图(一般这三张图纸缺失)；建筑应用，结应用，水旋转，一般应用和电气应用。需要注意的是，有几个图纸需要特别注意:建筑节能设计说明、消防设计说明、基础设计说明。
装修前，需要拟定装修施工图纸。大部分业主都不是从事这类装修工作的，难免对如何看装修施工图纸产生疑惑。装修图纸是家庭装修施工的基础。别小看这张小图纸，它可是你新家的“生命线”。家里的面积，测量，布线都是这个图指挥的！但是很多人拿到装修施工图纸后不知道怎么看。别急，我来详细解释一下如何阅读装修施工图纸的相关知识。

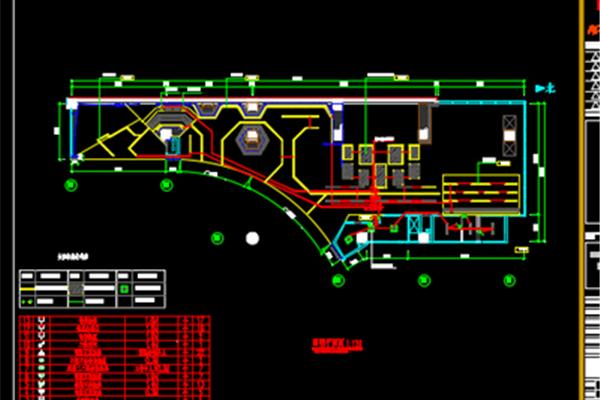

摘要:装修施工涉及到一套完整的设计方案。然而，面对设计师提供的各种装修图纸，如平面图、水电线路图等，很多装修业主不知所措，看不懂。那么，装修图纸包括哪些内容呢？各种装修图纸呢？下面给大家简单介绍一下。装修图纸有哪些？1.最初的建筑图纸有哪些？原建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口尺寸、各种管井(给排水、燃气管道、空调暖气管道、家用电源)的位置、功能、尺寸等。它是所有设计图纸的基础。如果最初的勘测图纸出现偏差，那么后续的设计图纸和施工就会出现错误，从而导致整个工程的失败。
大部分人没有过硬的装修知识。所以装修的时候，装修公司递过来一张装修施工图，大家都一头雾水。这么多台词，不懂的人感觉一堆台词乱七八糟的。装修施工图纸怎么看？我会教你轻松阅读。装修图纸一般分为以下五个部分:1。原建筑测量图是原房间结构图，图中包含的信息主要有:房间的具体尺寸、墙体的厚度、楼板的高度、房间的梁、柱的位置和尺寸、门窗洞口的大小和位置、各管井的位置、功能和尺寸等。装修公司提供的所有后续设计图纸，都主要以这张原图为依据。如果原图纸的测量和标注存在偏差，将直接导致后续设计和施工的错误。所以对于原始的建筑测量图，最重要的是测量和标注准确。
步骤如下:1 .总说明:木匠拿到新的一套图纸，首先要看施工图的总说明和结构施工图，在总说明中了解整个建筑的基本情况、高度、层高、材料要求等。如果一些关键部位有预埋件，一般说明中也会体现一些图纸。2.平面图:在明确了解图纸总说明中的内容后，先看平面图。在建筑平面图中，可以知道房子的平面形状和开间大小，知道厨房、阳台、卫生间在房子中的位置(因为厨房、阳台、卫生间的表面会比房间低两厘米，这在支撑楼板模板时很重要)。
3.立面图:然后看立面图。在立面图中，木匠可以知道一个建筑的朝向、层数和每层的高度、每层外墙窗户的位置、窗户的大小和高度以及整个建筑的外观，4.横断面图:横断面图可以反映房间的室内情况，也可以反映地板上各个位置的标高变化。
